Deburring Holder SME-DBR7-P for Robots
SME-DBR7-P for Robots
youtube

〈Features〉

◎傾動/縮みフロートにより大まかなティーチングでも加工可能
◎人の手に近い感覚でバリ取り作業が可能
◎高価な視覚や力センサーを必要とせず、安定したバリ取りが可能

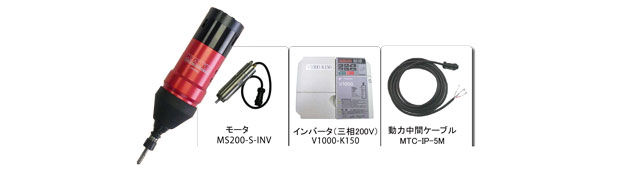

基本構成
バリ取りホルダ本体 SME-DBR7-P
モータ MS200-S-INV
インバータ(三相200V) V1000-MS200-S-INV
動力中間ケーブル MTC-IP-5M

※ 刃具は販売しておりません。
※ 冷却用エアが必要です。ドライで清浄なエア(0.3 ~ 0.4MPa 推奨) をご使用ください。
※ バリ取りホルダ(DBR型)単体での販売も可能です。 お問い合わせください。
※ サーボモータの取り扱いもございます。 お問い合わせください。

Combination Chart

Matching Collets
SME-DBR7-PER11
Accessories
ナット
※ 追加購入も可能です
Options
ER型コレット
専用スパナ
取付けブロック
※ 本体に付属していません。別途購入が必要です。
SME-DBR7-P for Robots
SME-DBR7-P for Robots
型 式
L0
[mm]
L1
[mm]
L2
[mm]
C1
[mm]
C2
[mm]
C3
[mm]
F1※
[mm]
F2※
[mm]
本体重量
[kg]
総重量
[kg]
参考価格
(税別)
DXF
SME40A-DBR7-P タイプA
210 157 329 65 16 55 5 - 1.7 2.8 528,000 Download
SME40A-DBR7-P タイプB
205 325 - 5

※ ★印のついた製品の在庫についてはお問い合わせください。
※ F1: 縮み量  F2: 伸び量
※ 総重量はモータ含む


型式 参考価格
(税別)
MS200-S-INV モータ 385,000
V1000-K150インバータ(750Hz仕様) 385,000
MTC-IP-5Mインバータ用動力中間ケーブル5m 36,000
