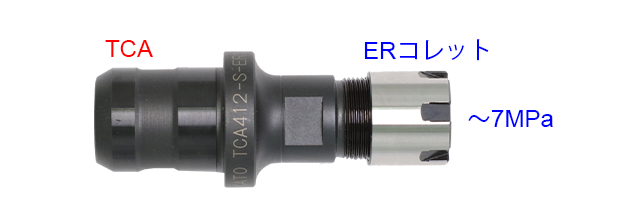

TCA-ER型

〈Features〉

◎タッパー本体への装着はTCAタイプ
◎タップの把持はERコレット
◎安全装置なし
◎対応タップ規格: コレットに依存する
◎超硬タップに対応
◎高圧クーラント対応(～7MPa)
　●コレットがER型,ER-GB型,AR-GH型の場合、油穴付きタップをご使用下さい
　●タップに油穴がない場合、コレットにAR-GH-C(コレットスルータイプ)型をご使用下さい

〈Functions〉

Coolant Trough
TCA-ER型
TCA-ER型

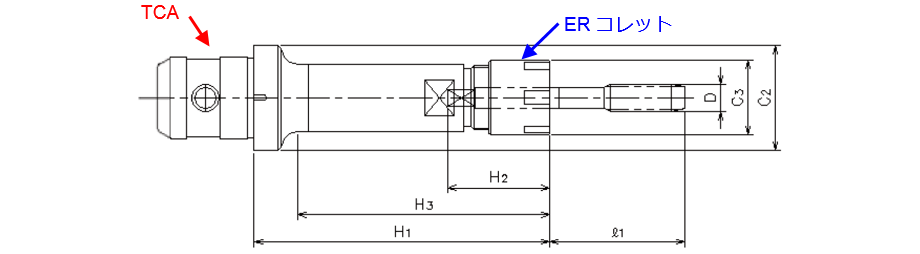

TCA-ER型タップアダプタ寸法表(H1,H3,C2,C3)

型式タップサイズDH1H3 C2C3重量[kg]参考価格
メートルネジユニファイネジ管用ネジ
TCA 412-S-ER16 M5～M12U No.10～U 7/16P 1/8 50 38 31220.15\12,700
TCA 412-M-ER16 M5～M12U No.10～U 7/16P 1/8 87 74 31220.21\14,300
